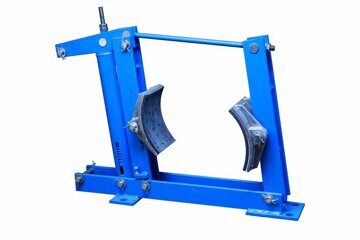

Рама ТКГ-300

Купить Рама тормоза ТКГ-300 для комплектации подъемного, транспортного и некоторых других видов оборудования. Они используются для торможения и фиксации подвижных частей механизмов, валов, при отключенном приводе. Тормоза этой серии состоят из электрогидравлического толкателя, колодки, штока с пружиной, рычажной системы, регулировочных винтов.

Тормоз ТКГ-300 состоит из следующих основных частей: электрогидравлического толкателя и механической части. Принцип работы тормозов такого типа следующий: при выключенном электрогидравлическом толкателе под действием сжатых пружин, рычаги прижимают колодки к поверхности тормозного шкива; шток электрогидравлического толкателя при этом находится в нижнем положении; при включении электрогидравлического толкателя его поршень выдвигает вверх шток, который разжимает пружины; рычаги, освободившись от действия пружин, расходятся, растормаживая шкив.

Основные технические данные и характеристики:

Наименование параметра	Типоразмер тормоза
Наименование параметра	ТКГ-160	ТКГ-200	ТКГ-300	ТКГ-400	ТКГ-500
Тормозной момент расчетный, Нм	100	300	800	1500	2500
Диаметр тормозного шкива, мм	160	200	300	400	500
Потребляемая мощность, Вт	160	160	200	240	240
Род тока	Переменный, частотой 50 Гц
Напряжение, В	220/380
Тип толкателя	ТЭ-30	ТЭ-30	ТЭ-50	ТЭ-80	ТЭ-80
Номинальное усилие на штоке толкателя, Н, не менее	300	300	500	800	800
Ход штока толкателя, мм	32 (50)	32 (50)	65	80	80
Время наложения колодок, с не более	0.2	0.2	0.35	0.4	0.4
Масса тормоза, кг, не более	21.5	30	55	95	130
