РП-5 1000А

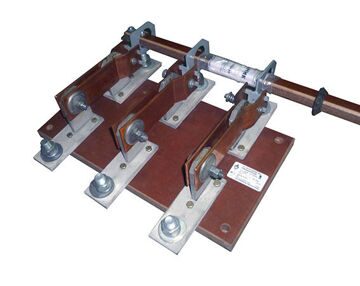

rp5_1000Рубильник РП-5 1000А простейший электрический коммутационный аппарат с ручным приводом и металлическими ножевыми контактами, входящими в неподвижные пружинящие контакты (гнёзда), применяемый в электротехнических цепях для включения/отключения нагрузки с большой силой тока.

rp51000sРубильники предназначены для защиты и неавтоматической коммутации силовых электрических цепей переменного тока в устройствах распределения электрической энергии.



Условия эксплуатации

Температура окружающего воздуха от -45°С до + 40°С. Среднее значение температуры окружающего воздуха за 24 часа не более 35°С. Высота над уровнем моря не более 2000м, Относительная влажность воздуха не более 50% при температуре 40°С, и допускается ее увеличение при снижении температуры, например 90% при 20°С. Степень загрязнения окружающей среды - 3 по ГОСТ Р 50030.1. Группа условий эксплуатации рубильников в части воздействия механических факторов внешней среды -М1 по ГОСТ 17516.1.

Конструкция

Основными частями аппаратов являются ножи, совмещенные и контактные стойки с выводами для подключения, смонтированные на общей плите (100...400А - металлическая плита, 630...3000А - текстолитовая).

Рубильники имеют по одному ряду совмещённых и контактных стоек. Необходимое контактное нажатие обеспечивается пружинами, на совмещённых - сферическими шайбами. У аппаратов контактные ножи связаны осью, приводящейся в движение посредством симметрично расположенных по длине тяг, второй конец которых шарнирно соединён с валом. На рубильниках вал приводится во вращение боковой съёмной рукояткой (или приводом), устанавливаемой на одном его конце. У рубильников с центральным приводом ножи жестко связаны с валом, который приводится в движение тягой, непосредственно соединенной с рычажным приводом. Контактные зажимы рубильников обеспечивают присоединение к ним двух как медных, так и алюминиевых проводников. Все резьбовые соединения аппаратов предохранены от самоотвинчивания. Включенное и отключенное положение рубильника указывается положением рукоятки привода. Исполнение рубильников открытое.
